High Speed Power Press
APJ-serien är höghastighetsdubbelvevpressar designade för laminerade rotorer och statorer i elmotorer. Det upprätthåller en stabil och effektiv funktion av stämpling av stor storlek stator och rotor, laminering för generatormotor och industrimotor. Det är speciellt för tillverkning av hushållsapparater, elektriska verktygsmotorer, fläktmotorer, automotorer, pumpmotorer, DC borstlösa motorer, DC-motorer, etc.
2. Funktioner av höghastighetsstämpelpress
1. Hög styvhet
Hög styvhet, högprecisionsram, svetsad av stålplåt, och efter värmebehandling, eliminerar den inre stressen i sängen.
2. Tyngdbalanscentrum
Transmissionscentret och mitten av hela maskinen tenderar att vara samma, för att säkerställa noggrannheten och stabiliteten av stämplingen.
3. Driftstabilitet och säkerhet
Kopplings-/bromsanordningar är mycket känsliga, höghastighetsprecisionslamineringspress i kombination med internationella topp dubbla magnetventiler och överbelastningsskydd, för att säkerställa noggrannheten och säkerheten för stansreglagets drift och stopp.
Reglagets justeringsmekanism har hög precision, och justeringsproduktionen är säkrare och snabbare.
4. Hög precision
Vevaxel, kugghjul, växelaxel och andra friktionsdelar härdas och värmebehandlas före slipning. De har hög slitstyrka och balans, stabil prestanda och säkerställer stansens kvalitet och livslängd.
5. High Speed Precision Lamination Press Processing Automation
Den kan matchas med vilken automatisk matningsmekanism som helst för att automatisera produktionen, minska kostnaderna och förbättra effektiviteten.
|
|

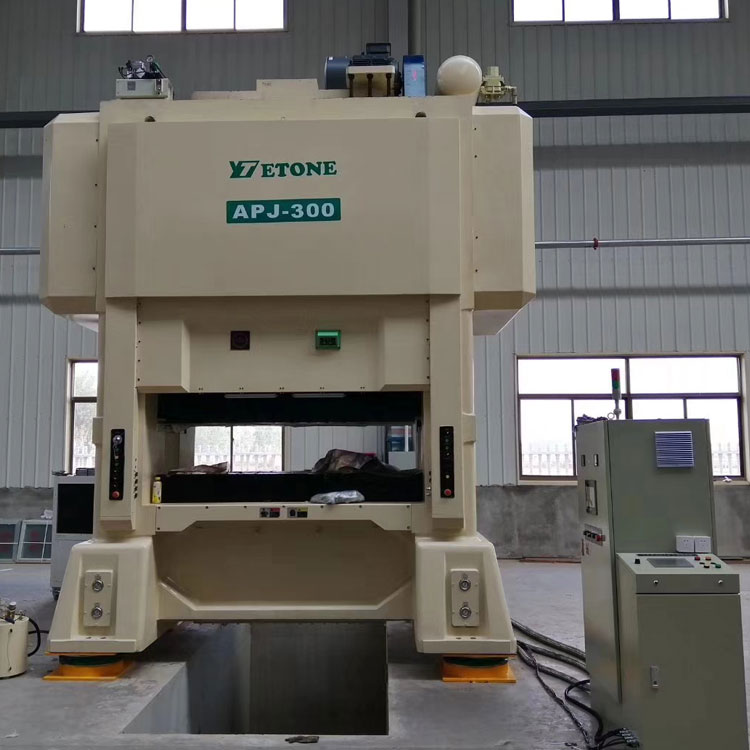

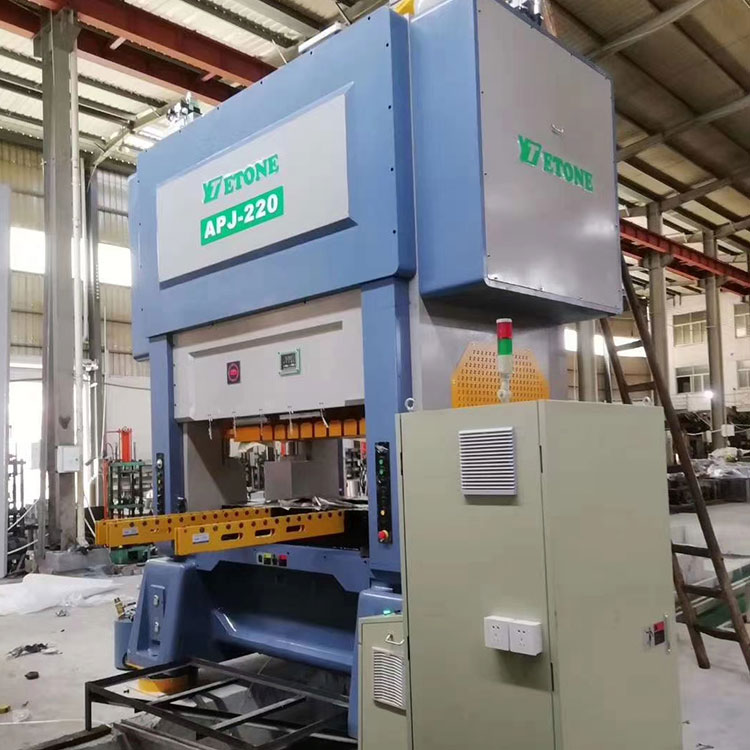

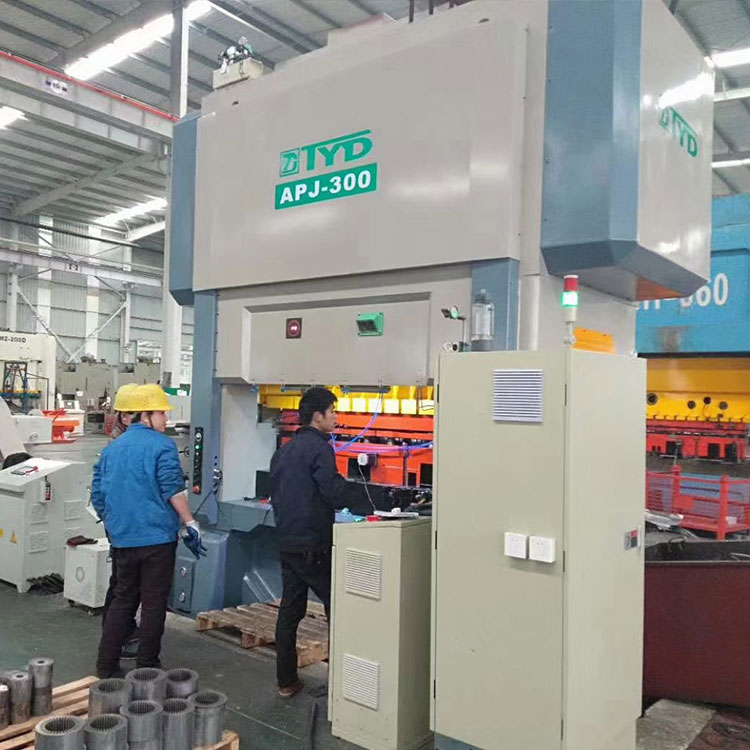

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
Resa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antal slag per minut |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lägre bordsstorlek |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blankeringshål |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Glidblocksområde |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Slag för justering av formhöjden |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor för justering av formhöjd |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Foderlinans höjd |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Huvudmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Maskin Standardtillbehör
1 Smörjsystem: applicera högtrycksolja från vevaxelns centrum(Japan SHOWA)
2 PLC-styrsystem: ger skärsignaler
3 Lager: NSK Japan
4 Oljeförstoftare: SMC Japan
5 Luftbrytare och kontaktor: Schnede Frankrike
6 Oljetätning: NOK Japan
7 Autobalanserande systemdesign
8 Elektroniskt skjutjusteringssystem
9 T-Mobile operationsbord
10 Hydraulisk glidlåsanordning
11 Material slutdetektor
12 Inverter:
13 Elektrisk kopplingsventil
14 Kopplingsstruktur: (OMPI Italien)
15 Stafett: Omron
16 Vinkel- och hastighetsvisning: TOYO
17 Lufttrycksfog: ARK Korea
18 Vevaxel: SNCM8, Slipguide: AKS Japan
19 Auto-Thermal Balancing i ram/Slider mikrotumsläge
20 Miss-Feed detektor
21 Verktygslåda med maskinfrakt 1
4. Standardtillbehör:
1 höghastighetsväxelmatare (breddval: 150/200/300/400)
2 Dubbla huvuden Uncoiler
3 Plattång med S-ögla (breddval: 200/300/400)
4 Automatisk oljeanordning för att dö
5 Auto Power Die livräddningssystem:
6 Die Arm system: 2 st
7 Antivibrationssystem
8 Utkastkontroll:
9 Installationssystem för magnetventiler: 10 st
5.Valfria tillbehör
1. Botten död detektor
2. Snabbmatningsanordning
3. Säkerhetsdörr
4. Andra
