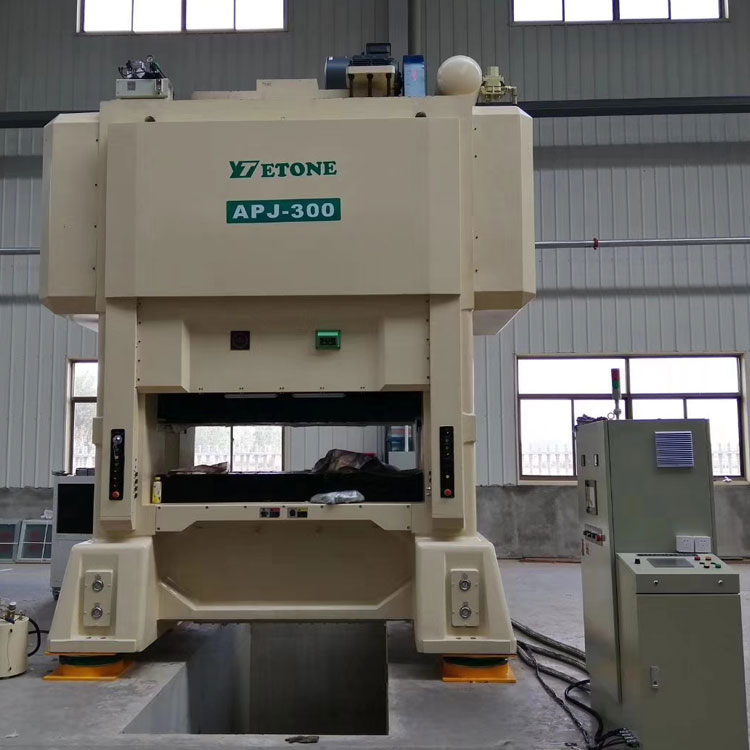

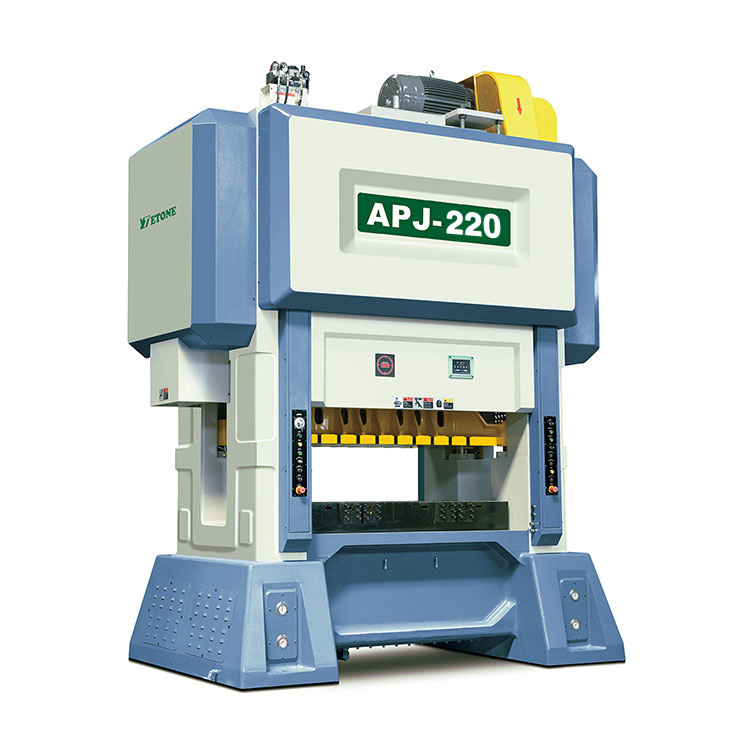

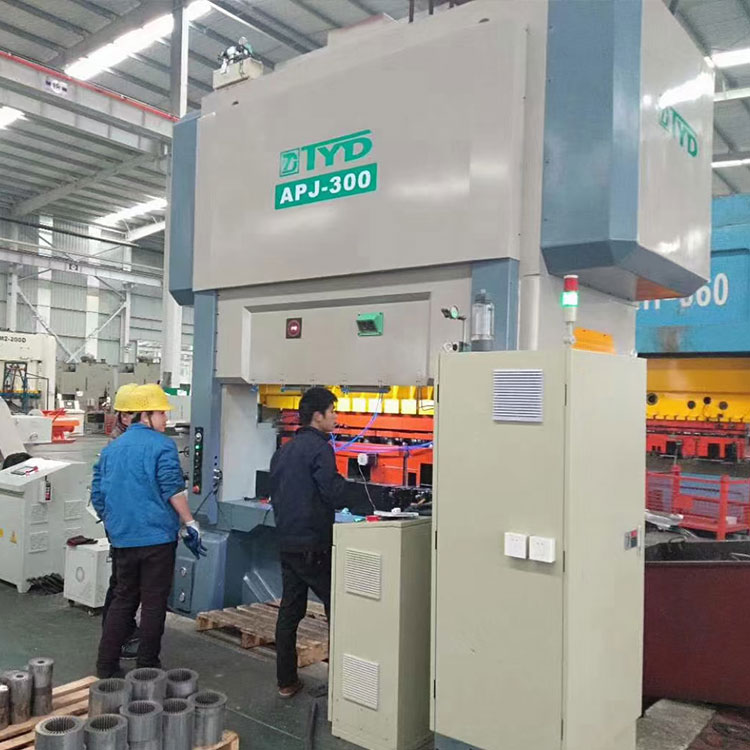

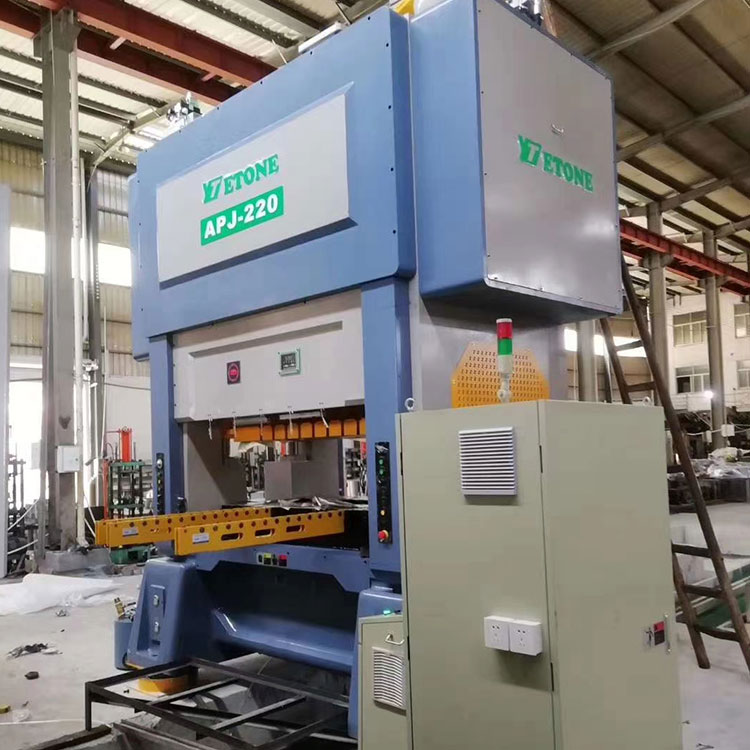

Lamineringskraftpress
Lamineringskraftpress, höghastighetslamineringspress designad för laminerade rotorer och statorer i elmotorer. Det är hög hastighet, hög precision, byt växeltyp, kamindexeringsrullmatning tillhandahålls för olika matningsstigning.
Helt avlastad gjutjärnsram under hydrauliskt förspänd stångkonstruktion säkerställer höghastighetslamineringsprecision och styvhet.
2. Produktparameter
Effektivitet och snabbhet - Jämfört med manuell stämplingshastighet kan en arbetare se tre stämplingar (den mest grundläggande). Prydlighet och skönhet - produkter gjorda av automatisk formlaminering är snygga och vackra jämfört med manuell laminering
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
Resa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antal slag per minut |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lägre bordsstorlek |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blankeringshål |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Glidblocksområde |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Slag för justering av formhöjden |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor för justering av formhöjd |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Foderlinans höjd |
mm |
200土50 |
210土50 |
210士50 |
220土50 |
270土50 |
Huvudmotor |
kw |
45 |
55 |
55 |
75 |
75 |
3. Maskin Standardtillbehör
1 Smörjsystem: applicera högtrycksolja från vevaxelns centrum(Japan SHOWA)
2 PLC-styrsystem: ger skärsignaler
3 Lager: NSK Japan
4 Oljeförstoftare: SMC Japan
5 Luftbrytare och kontaktor: Schnede Frankrike
6 Oljetätning: NOK Japan
7 Autobalanserande systemdesign
8 Elektroniskt skjutjusteringssystem
9 T-Mobile operationsbord
10 Hydraulisk glidlåsanordning
11 Material slutdetektor
12 Inverter:
13 Elektrisk kopplingsventil
14 Kopplingsstruktur: (OMPI Italien)
15 Stafett: Omron
16 Vinkel- och hastighetsvisning: TOYO
17 Lufttrycksfog: ARK Korea
18 Vevaxel: SNCM8, Slipguide: AKS Japan
19 Auto-Thermal Balancing i ram/Slider mikrotumsläge
20 Miss-Feed detektor
21 Verktygslåda med maskinfrakt 1
4. Standardtillbehör:
1 höghastighetsmatare
2 Dubbel rack Uncoiler
3 Plattång med S-ögla
4 Automatisk oljeanordning för att dö
5 Auto Power Die livräddningssystem:
6 Die Arm system: 2 st
7 Antivibrationssystem
8 Utkastkontroll:
9 Installationssystem för magnetventiler: 10 st
5. Valfria tillbehör
1. Botten död detektor
2. Snabbmatningsanordning
3. Säkerhetsdörr
4. Andra
Värd framåt/bakåt enhet
Hydraulisk glidlåsanordning
Cykelmaskin för smörjolja
Italienska OMPI integrated kopplingsbroms
Fristående elektrisk kontrollbox
Arbetslåda
Arbetslampa
Huvudmotorns frekvensomvandlingskontroll
