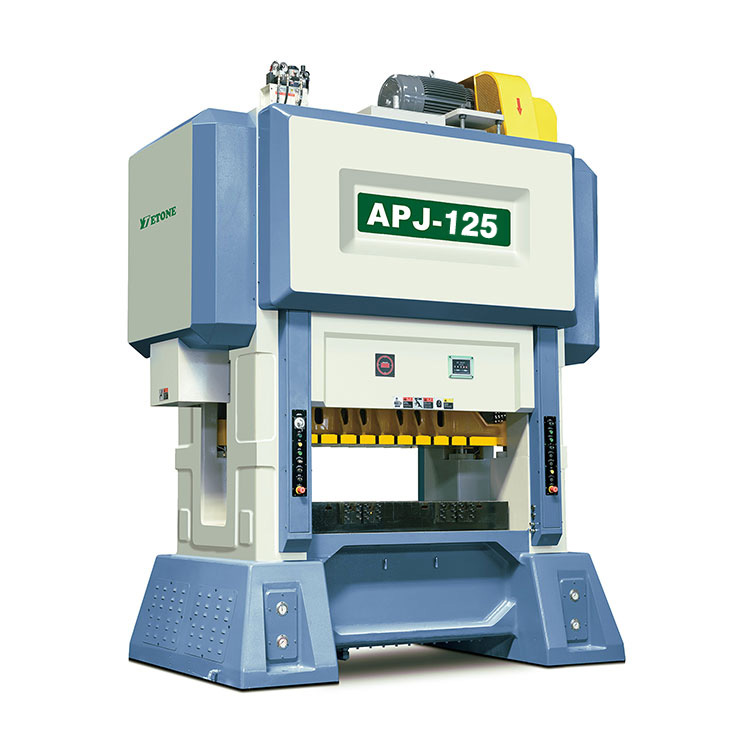

Motorkärna höghastighetslamineringspress
1. Produktbeskrivning
Lämplig för användning vid stansning av självnitande järnkärna av högenergieffektiv industrimotor, nya energifordonsmotorer och kompressormotorer. Dessa kan kräva perfekt formning. Dessutom kan en produktionslinje för automatisk överföring också läggas till för att uppgradera produktiviteten.
2.Ansökan:
Stämpling av självnitande järnkärna av högenergieffektiv industrimotor, ny energifordonsmotor och kompressormotor.
3. Funktioner för höghastighetsstämpling Tryck
1. Hög styvhet
Hög styvhet, högprecisionsram, svetsad av stålplåt, och efter värmebehandling eliminerar sängens inre stress.
2. Driftstabilitet och säkerhet
Kopplings-/bromsanordningar är mycket känsliga, höghastighetsprecisionslamineringspress i kombination med internationella topp dubbla magnetventiler och överbelastningsskyddsanordningar, för att säkerställa noggrannheten och säkerheten för stansreglagets drift och stopp.Reglagets justeringsmekanism har hög precision, och justeringsproduktionen är säkrare och snabbare.
3. Hög precision
Vevaxel, kugghjul, växelaxel och andra friktionsdelar härdas och värmebehandlas före slipning. De har hög slitstyrka och balans, stabil prestanda och säkerställer stansens kvalitet och livslängd.
4. High Speed Precision Lamination Press Processing Automation
Den kan matchas med vilken automatisk matningsmekanism som helst för att automatisera produktionen, minska kostnaderna och förbättra effektiviteten.
4.Specifikation:
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Tonnage |
ton |
220 |
300 |
350 |
400 |
450 |
Resa |
mm |
30 |
30 |
30 |
30-50 |
30-50 |
Antal slag per minut |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Lägre bordsstorlek |
mm |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Blankeringshål |
mm |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Glidblockområde |
mm |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Dyshöjdjusteringsslag |
mm |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Motor för justering av formhöjd |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Foderlinans höjd |
mm |
200 lör 50 |
210 lör 50 |
210 master 50 |
220 lör 50 |
270 lör 50 |
Huvudmotor |
kw |
45 |
55 |
55 |
75 |
75 |
5.Maskin Standardtillbehör
1Smörjsystem: applicera högtrycksolja från vevaxelns centrum (Japan SHOWA)
2PLC styrsystem: ger skärsignaler
3Bäring: NSK Japan
4Oil atomizer: SMC Japan
5 Luftbrytare och kontaktor: Schnede Frankrike
6Oljetätning: NOK Japan
7 Autobalanserande systemdesign
8Elektroniskt glidjusteringssystem
9T-Mobilt operationsbord
10 Hydraulisk glidlåsanordning
11 Material slutdetektor
12 Inverter:
13Elektrisk kopplingsventil
14Kopplingsstruktur: (OMPI Italien)
15 Stafett: Omron
16 Vinkel- och hastighetsvisning: TOYO
17 Lufttrycksfog: ARK Korea
18 Vevaxel: SNCM8, Slipguide: AKS Japan
19Auto-termisk balansering i ram/skjutreglage mikrotumsläge
20 Missmatningsdetektor
21Verktygslåda med maskinfrakt1
6. Standardtillbehör:
1Höghastighetsväxelmatare (breddval: 150/200/300/400)
2Doubleheads Uncoiler
3Rättare med S-ögla (breddval: 200/300/400)
4Automatisk oljeanordning att dö
5Auto Power Die livräddningssystem:
6Die Arm-system: 2 st
7 Antivibrationssystem
8Chute controller:
9Die magnetventilinstallationssystem: 10 st
