Motor Laminering Punch Press

Motor Lamination stanspress är designad för laminerade rotorer och statorer av olika typer av motorer. Det är hög hastighet, hög precision. Växlingstyp, kamindexeringsrullmatning tillhandahålls för ett brett intervall av matningsstigning. Våra höghastighetspressar, höghastighetslamineringspressar, raka sida höghastighets dubbelvevpressar från 25 ton till 500 ton, som används vid tillverkning av laminerade rotorer och statorer för elmotorer. Den upprätthåller en stabil och effektiv funktion av stämpling av stor storlek stator och rotor, laminering för generatormotor och industrimotor i stort tonnagepressområde i många år.

Skicka förfrågan

Produktbeskrivning

Motor Laminering Punch Press

1. Produktintroduktion

Användningen av Lamination Stamping Complete Line Machine-komponenter såsom FAG Germany, NSK Japan eller NTN Japan lager i Japan, dess höga precision, höga livslängdsegenskaper för att säkerställa långsiktig stabilitet och funktion hos stödelementen.

Nuförtiden använder fler och fler fabriker Lamination Stamping Complete Line Machine. Pinch feeder är en viktig del av Lamination Stamping Complete Line Machine. Det finns många sorters matare på marknaden och många stilar. Alla vet vad ordet "matare" betyder, men få människor använder det korrekt.

Nu finns det många typer och specifikationer av klippmatare på marknaden. Det första valet är att känna till nyckelpunkterna för att installera klippmatare. Riktningen för att installera klippmataren ska vara från vänster till höger. Installationspositionen och änden på den automatiska mataraxeln ska vara till vänster. Ta bort det inte. Hot Tags: lamineringsstämpling komplett linjemaskin, bra märkestillverkare, bra fabrik,

2. Produktparameter

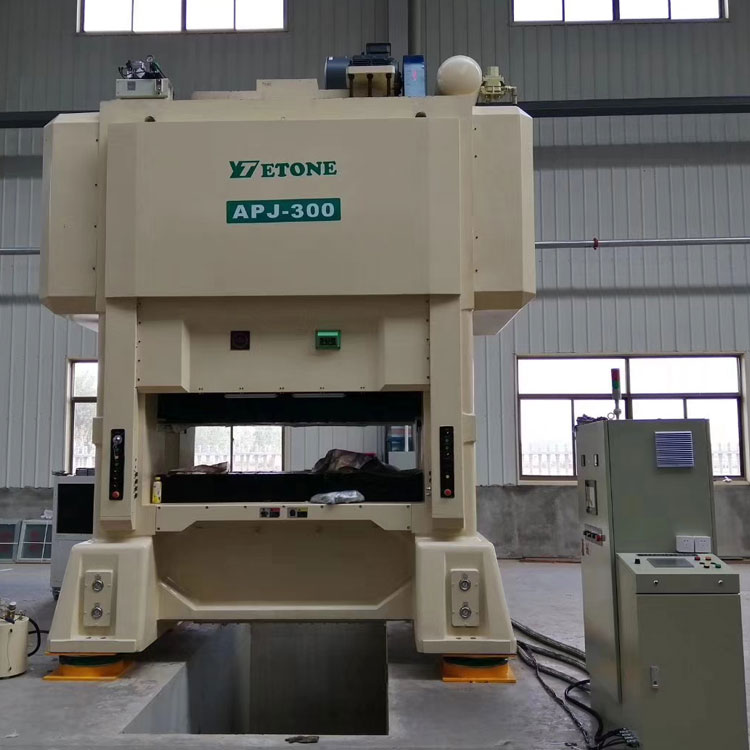

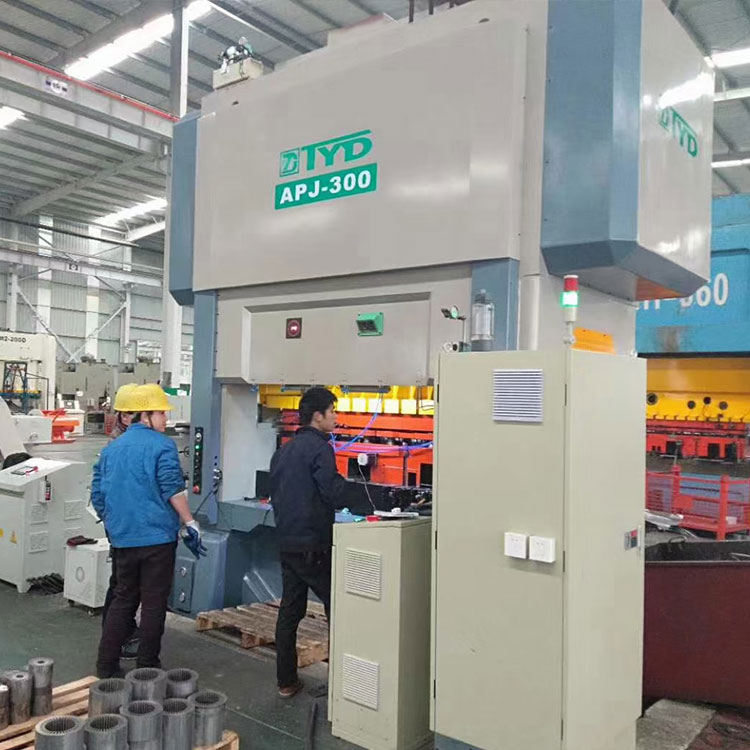

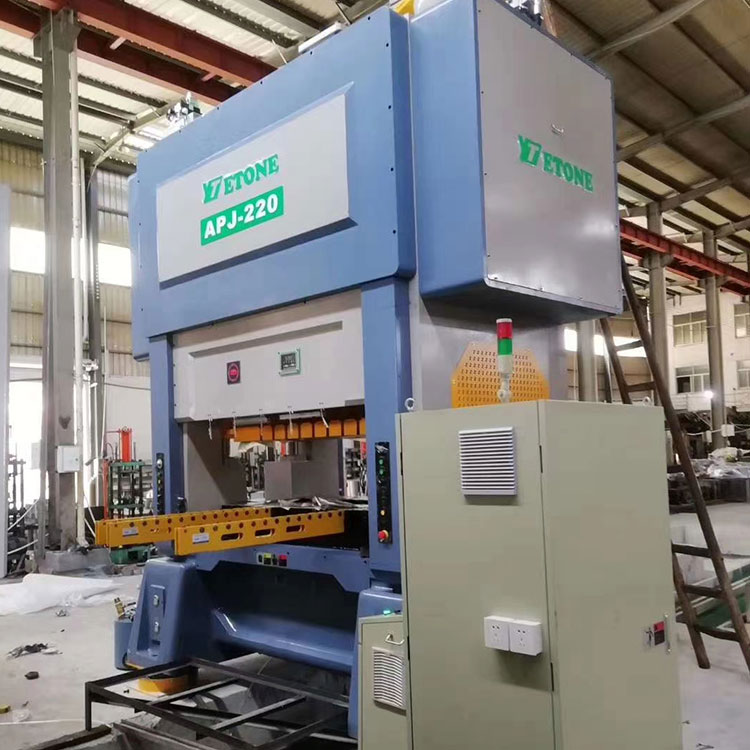

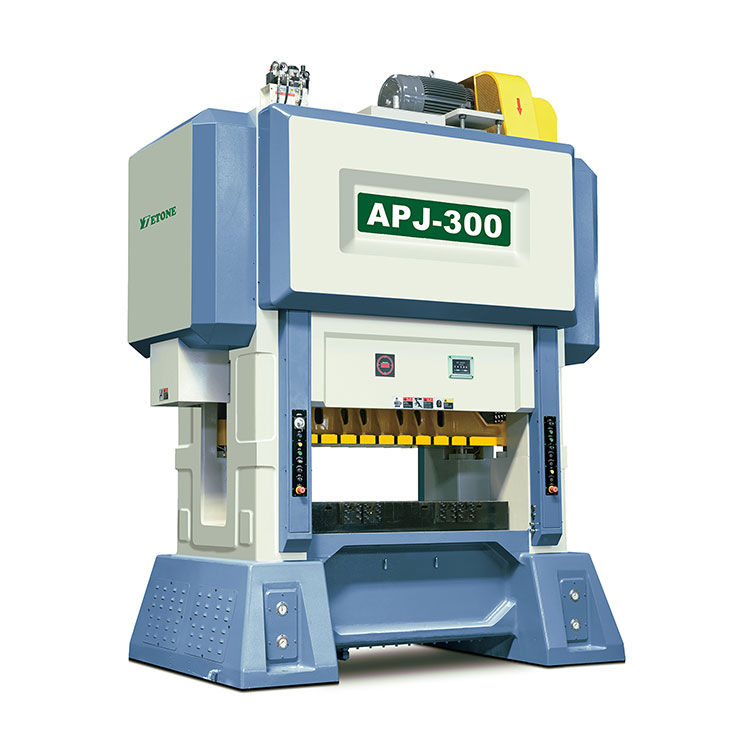

		APJ-220	APJ-300	APJ-350	APJ-400	APJ-450
Tonnage	ton	220	300	350	400	450
Resa	mm	30	30	30	30-50	30-50
Antal slag per minut	s.p.m	150-600	150-400	150-350	150-350	150-300
Lägre bordsstorlek	mm	1900x1000	2200x1000	2400x1000	2800x1200	3000x1200
Blankeringshål	mm	1400x300	2000x300	2200x300	2200x400	2500x400
Glidblocksområde	mm	1900x750	2200x900	2400x900	2800x1100	3000x1100
Slaglängd för justering av matrisen	mm	370-420	400-450	400-450	420-480	450-500
Motor för justering av formhöjd	kw	1.5	2.2	2.2	3.7	3.7
Foderlinans höjd	mm	200åœŸ50	210åœŸ50	210å£«50	220åœŸ50	270åœŸ50
Huvudmotor	kw	45	55	55	75	75

3. Perifer utrustning


Avrullare med dubbelt huvud	Plattång	Kugghjulsmatare

	P=matningslängd
	D=70 (drivhjulets diameter)
	N1=antal tänder på första växeln
	N2=antal tänder på andra växeln
	N3=antal tänder på tredje växeln
	N4=antal tänder på fjärde växeln

Materialets bredd	mm	Max .150	Max.200	Max.300	Max.400
Materialets ytterdiameter	mm	Max.1200	Max 1200	Max 1200	Max 1200
Materialets inre diameter	mm	450-520	450-520	450-520	450-520
Materialets hastighet	M/min	1-60	1-60	1-60	1-60
Materialvikt		500 kg X 2	1QQQkg X 2	2000 kg X 2	3000 kg X 2
Utjämningsrulle	st	11	11	11	11
Kör motor		1,5 kw	2 2kw	22kw	30 kw

4.Utrullare med dubbelt huvud

Prestandabeskrivning

Modellen består av tre delar: spindelboxkroppen, spindelboxen och hållaren, varav spindelboxen är integrerad och har lång axelavstånd. Den har funktioner som liten volym, liten yta, bekväm lastning och flexibel användning

Dubbel hängande struktur appliceras för att passa materialrullhantering och möjliggöra upprepad matning, vilket i hög grad sparar laddningstiden, förbättrar produktionskapaciteten och minskar produktionskostnaden. Omotoriserad struktur appliceras, vilket möjliggör inte bara användning med vanliga riktningsmaskiner utan även optimal prestanda med höghastighets riktningsmaskin.

		TMT-200	TMT-300	TMT-400	TMT-500	TMT-600
Maximal bredd	mm	200	300	400	500	600
Materialtjocklek	mm	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5	0,2-1,5
Materialvikt	mm	1000x2	2000x2	3000x2	4000x2	5000x2
Rullens innerdiameter	mm	450-530	450-530	450-530	450-530	450-530
Max ytterdiameter på rullen	mm	1200	1200	1200	1200	1200

5.S typ Plattång

prestationsbeskrivning

Plattång av S-typ eller U-typ med processen "elektrisk signal---> PC---> inverter---> hastighetsändring", vilket möjliggör full synkronisering med pressen med hastigheten upp till ca 60m/min. Modellen är försedd med en materialram med dubbelt huvud, som är lätt att hantera och kan synkroniseras helt med höghastighetspressen. Användningen av redskapsmatare ger bättre prestanda.

		SLQ-200 SLQ-300	SLQ-400 SLQ-500 SLQ-600
Maximal bredd	mm	200 300	400 500 600
Materialtjocklek	mm	0 3- 1,6
Rullens innerdiameter	mm	1200
Utjämningshastighet	m/min	60
Motor	HP	2 2	3 5 75
Woå ¤ng spänning		ACtre fas22 0Væˆ–ACtre fas380V	AC trefas 220V eller AC trefas 380V
