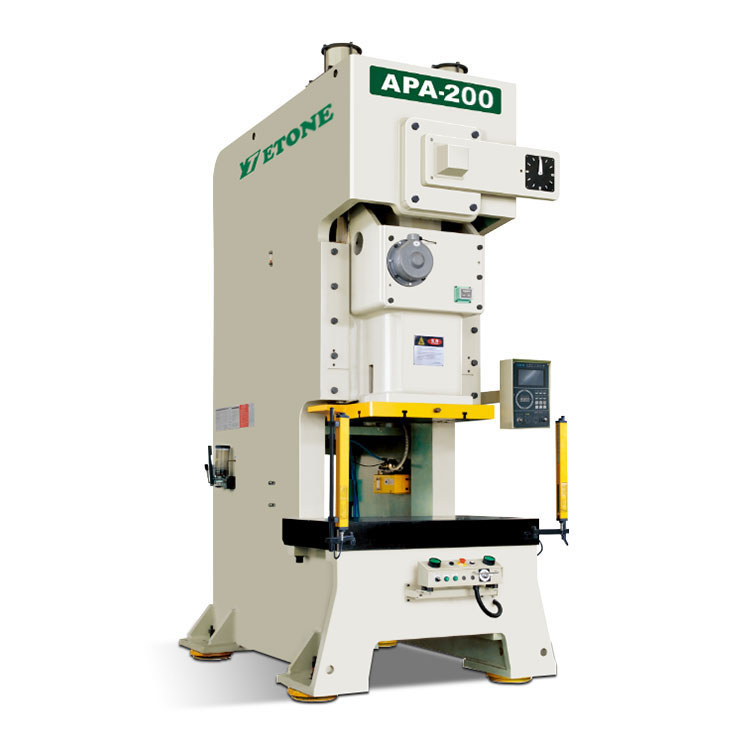

Enkel vevslagspress
Enkel vevpress är en ramkonstruktion med hög styvhet, svetsad med högkvalitativt stål och bearbetad genom processen att eliminera inre spänningar. Förbättra maskinens precisionsstabilitet och tillförlitlighet. Drivenhetens mitt är i linje med maskinens mitt för att säkerställa noggrann och stabil stansning. Förutom den kinesiska hemmamarknaden exporteras våra pressmaskiner också till Mellanöstern, Europa och Amerika.
2. Produktegenskaper:
(1) För att säkerställa den relativa stabiliteten för maskinens drift, appliceras de två glidskenorna och balanseringsanordningens design
(2) Formprecisionen kan vara upp till 0,1 mm och är säker, bekväm och pålitlig
(3) Vevaxeln, växelsatsen, vevstaken etc. bearbetas genom oxidation och slipning och har extremt hög heltäckande och slitstyrka prestanda;
(4) Mycket känslig och pålitlig kopplings-/bromsanordning och internationellt ledande dubbla magnetventiler och överbelastningsskydd används för att säkerställa noggrannheten och säkerheten vid drift och stopp av pressgliden;
(5)Maskinstrukturen är rimligt utformad, vilket är bekvämt för automatisk produktion, vilket minskar kostnaderna och förbättrar effektiviteten;
(6) Avancerat designkoncept, lågt ljud, låg förbrukning och energibesparing
3.Product Parameter:
namn |
|
APA-80 |
APA-110 |
APA-160 |
||
Modell |
|
Vtyp |
Htyp |
VtypJag Htyp |
VtypHtyp |
|
Tonnage |
Ton |
80 |
110 |
160 |
||
Nominell tonnagepoäng |
mm |
4 |
2 |
6 3 |
6 13 |
|
Varierande hastighet |
s.p.m |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
Stabil hastighet |
s.p.m |
65 |
50 |
35 |
|
Stroke |
mm |
150 |
70 |
180 80 |
200 90 |
|
Max Die höjd |
mm |
340 |
380 |
360 410 |
400 450 |
|
Skjutreglage |
mm |
80 |
80 |
100 |
||
Slidstorlek |
mm |
560 x 420 x 70 |
650x470x80 |
700x550x90 |
||
Bolster storlek |
mm |
1000x550x90 |
1150x600x110 |
1250x760x140 |
||
Hål för handtag |
mm |
50 |
50 |
50 |
||
Huvudmotor |
kw |
7.5 |
11 |
15 |
||
Reglerjusteringsanordning |
HP |
|
||||
Applicerat lufttryck |
kg/cm2 |
6 |
6 |
6 |
||
Pressprecision |
|
GB(JIS)1klass |
GB(JIS)1klass |
GB(JIS)1klass |
||
Storlek (LxBxH) |
mm |
1800 x 1180 x 280 0 |
1 900x 13 0 0 x 3200 |
2300x140x3650 |
||
Dynans kapacitet |
Ton |
3.6 |
6.3 |
10 |
||
Dödkuddeslag |
mm |
70 |
80 |
80 |
||
Dödkudde effektivt område |
mm2 |
450x310 |
500 x 350 |
650x420 |
